Сушилки без теплового адсорбции с осушителем

Адсорбционный сушильщик воздуха

1. Рабочий поток безтеплового регенерационного адсорбционного сушилки

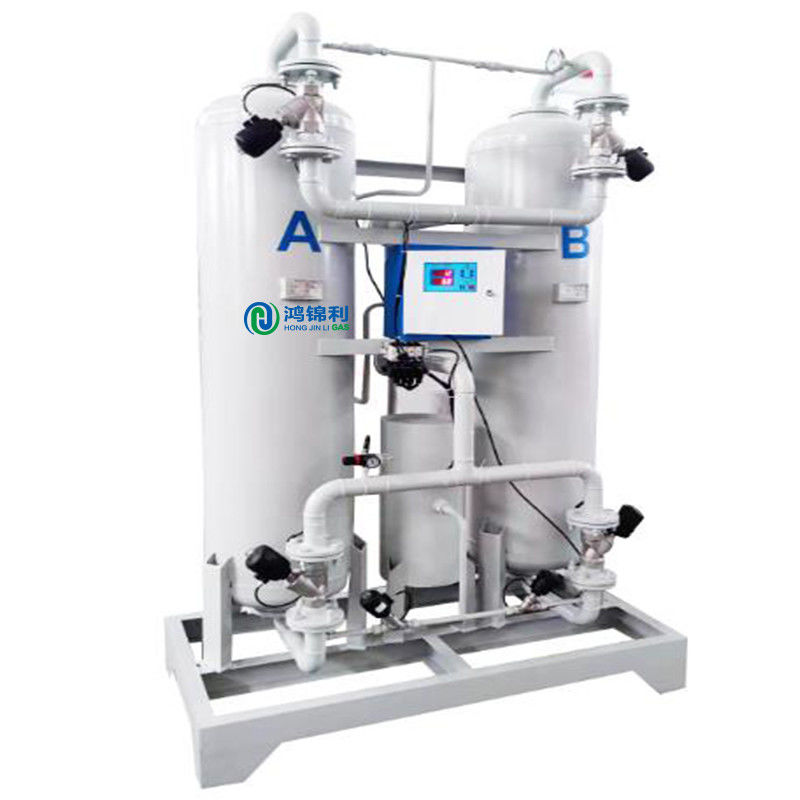

Бестепловой регенерационный адсорбционный сушильщик использует цикл регенерации адсорбции под давлением для обмена сжатым воздухом через два цилиндра сушки А и В, заполненные адсорбентом, то естькогда один цилиндр поглощает водяной пар при высоком парциальном давлении (рабочее давление)., другой цилиндр сушки анализирует при низком парциальном давлении (принимает атмосферное давление), а затем переключается в соответствии с установленной программой времени.

Адсорбция
Мокрый воздух поступает в цилиндр A сушки из нижнего диаметра трубы через клапан A1, а затем
Проходит вверх через адсорбентный слой, и сухой воздух выводится из верхней трубопроводной системы.
регенерация
Часть сухого воздуха (около 14%) проходит через систему верхних каналов для регенерации воздуха
Настроить клапан, чтобы войти в цилиндр B сушки,и раздавленный сухой воздух (называемый регенерационным газом) анализирует и регенерирует адсорбент в цилиндре сушки B сверху вниз, чтобы восстановить сушильную способность адсорбентаГаз регенерации проходит через нижний трубный клапан B2 и вентиляции заглушителя в атмосферу.
Уравнять давление
После того, как регенерация адсорбента завершена, клапан B2 закрывается, а цилиндр сушки B
Нажмите на рабочее давление и приготовьтесь к переключению.
переключатель
Вентиль B1 нижней трубопроводной системы открыт, клапан A1 закрыт, а клапан A2 открыт.
Два цилиндра сушки А и В переключаются, цилиндр В входит в адсорбцию, а цилиндр А подавляется и регенерируется.Рабочая последовательность и рабочее время автоматически контролируются контроллером.
